前面
- A：操作パネル
-
プリンターの設定や操作をするときに使用します。
- B：ADF（自動原稿給紙装置）
-
原稿をセットします。原稿トレイにセットした原稿を、1枚ずつ自動的に読み取ります。
- C：原稿フィーダーカバー
- 原稿の紙づまりを処理するときに開きます。
- D：原稿ガイド
- ADFにセットした原稿の幅に合わせて、このガイドを調整します。
- E：用紙サポート
- 後トレイに用紙をセットするときに引き伸ばします。
- F：後トレイカバー
- 後トレイに用紙をセットするときに開きます。
- G：給紙口カバー
-
給紙口に物が落ちるのを防ぎます。
用紙ガイドを動かすときは開き、印刷する前に閉じてください。
- H：後トレイ
-
一度に同じサイズ、種類の用紙を複数枚セットでき、自動的に1枚ずつ給紙されます。
- I：用紙ガイド
- 用紙の両端に合わせます。
- J：原稿トレイ
- ADFに原稿をセットするときに開きます。一度に同じサイズ、厚さの原稿を複数枚セットすることができます。原稿は読み取る面を上にして、セットしてください。
- K：原稿排紙口
- ADFから読み取った原稿が排紙されます。
- L：原稿台カバー
- 原稿台に原稿をセットするときに開きます。
- M：カセット
-
A4、B5、A5、レターサイズなどの普通紙をセットして、本体へ差し込みます。
- N：用紙ガイド
- 用紙の両端および手前に合わせます。
- O：カセットカバー
- カセットに用紙をセットするときに外します。
- P：排紙トレイ
- 印刷された用紙が排紙されます。印刷する前に、手前に引き出してください。
- Q：排紙サポート
- 排紙された用紙を支えるために手前に引き出します。
- R：補助トレイ
- 排紙された用紙を支えるために手前に開きます。

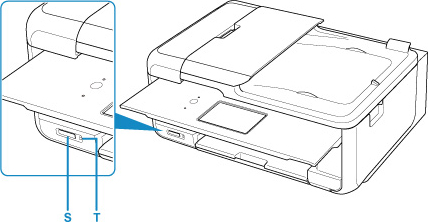

- S：カードスロット
-
メモリーカードをセットします。
- T：アクセスランプ
-
点灯または点滅して、メモリーカードの状態を知らせます。

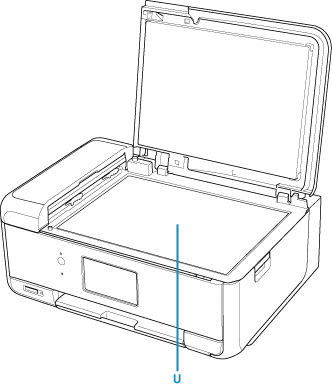

- U：原稿台
- 原稿をセットします。
